非常感謝您使用 琸源GPS定位產品，使用指南將詳細的說明如何操作本產品。請您在使用之前認真閱讀，以便得到正確的使用方法。產品部分功能結構發生更改怒不另行通知，以  實物為準。制造商對于使用指南中的過失和疏漏不承擔法律責任。

一、產品功能參數

  1.1產品功能

電子圍欄、斷電報警、震動報警、位移報警、位置查詢、軌跡回放、斷油電

1.2  性能參數

    ● GSM850/900/1800/1900MHz 四頻系統全球通用;

    ● 寬電壓輸入:DC9-100V;

    ● 定位時間:平均熱啟動:≤2sec(open sky) 平均冷啟動:≤32sec(open sky)

    ● 機身尺寸:以實物為準;

    ● 定位精度:≤30 米;

    ● 工作溫度:-25℃至+75℃]

二、產品配件和 LED 燈狀態

2.1 產品配件:

標配:設備/電源線/快速安裝指南/雙面貼選配:繼電器

2.2 終端 LED 工作狀態

2.2.1 黃色 LED(GSM 信號狀態)

2.2.2 藍色 LED(GPS 信號狀態)

3、終端安裝說明

3.1  安裝前的準備工作：

①打開包裝盒，檢查設備型號是否正確，配件是否齊全，否則請聯絡你的經銷商；

②SIM 卡選擇，終端需要插入一張 GSM SIM 卡，GSM 卡聯通或移動任選（GSM 網絡 全球通用）

③SIM 卡的安裝，SIM 卡缺角朝內，芯片朝 USB 口方向，插入 SIM 卡。

  注意：⑴ 在安裝或取出 SIM 卡前，請先將終端的電源切斷；

    ⑵ 終端 SIM 卡需要開通 GPRS 功能；

3.2  安裝

終端的安裝方式建議為隱藏式安裝，終端設備的隱藏安裝建議由經銷商指定的1機  構進行安裝，注意如下事項：

①隱蔽安裝，注意防水；

②避免與發射源放在一起，如倒車雷達、防盜器及其他車載通訊設備；

③設備內置有 GSM 天線和 GPRS 天線，安裝時應確保 GPS 接收面（沒有標簽面為 GPS 天線面）向上（朝天空），且上方無金屬物屏蔽。

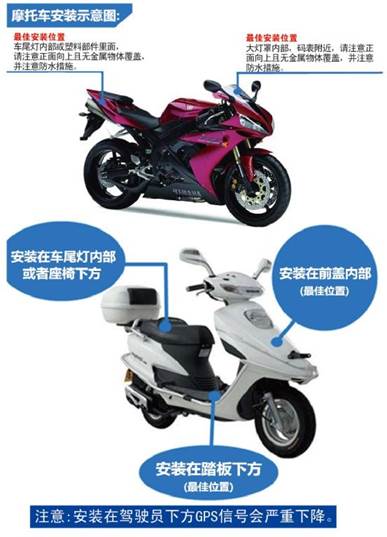

建議安裝位置：

⑴ 汽車前擋風玻璃下方裝飾框內隱蔽處；

⑵ 汽車前儀表盤（表皮為非金屬材質）周圍隱蔽處；

⑶ 汽車后擋風玻璃下方飾板下；

⑷ 汽車門內或者中柱內；

⑸ 電動車/摩托車儀表盤內或者后座下面隱蔽處。

4、終端接線示意圖

5、設備接線注意事項

5.1  請選用原廠提供的電源線，紅色線為電源正極，黑色為電源負極；安裝時電源負極  請選擇單獨接地或搭鐵，勿與其他地線共接；

5.2  ACC 線（橙色線）接車輛的 ACC 開關；需要 ACC 自動防盜功能的，務必接上 ACC 線，設備將 ACC 狀態來決定是否進入設防狀態；若不接 ACC 線，會使車輛進入設防狀態，在設防狀態下車輛運行中發生震動，將會觸發震動報警。

      5.3  斷油電控制線（黃色線）接斷電器上的細黃線（選配）。 產品的正確使用步驟：安裝→開機→設置→注冊

安裝：安裝時，應使 GPS 天線面朝向天空，安裝位置上方必須是沒有電磁波吸收的物質（如金屬、防爆隔熱膜）遮擋的地方。
