一、 概 述北斗智能車載定位終端是本公司完全自主研發的新一代車載定位終端，搭載車載監控平臺可實現對車、船等移動目標的定位跟蹤、監控調度、軌跡分析、報警處理、防盜防劫、運營管理、統計分析于一體的應用服務系統，能滿足各行業對于移動目標的監控定位管理需求。本系統適用于電動車、物流車、出租車、公交大巴、長途客車、危險品車、船運等各行各業。二、 技術參數2.1 終端技術參數工作電壓：DC9V ～ 36V
北斗智能車載定位終端是本公司完全自主研發的新一代車載定位終端，搭載車載監控平臺可實現對車、船等移動目標的定位跟蹤、監控調度、軌跡分析、報警處理、防盜防劫、運營管理、統計分析于一體的應用服務系統，能滿足各行業對于移動目標的監控定位管理需求。
本系統適用于電動車、物流車、出租車、公交大巴、長途客車、危險品車、船運等各行各業。
2.1 終端技術參數
工作電壓：DC9V ～ 36V 工作電流：<60mA ( DC12V )
溫度與濕度：熱帶氣候條件下，-35℃ ～ +80℃，20% ～ 95%
備用電池：3.7V/280mA
外形尺寸：64mmX48mmX24mm
2.2 通信模塊參數
工作電壓：DC3.4V～4.5V 峰值電流：1.5A
工作溫度：-40 ～ +80℃
GSM支持四頻段：GSM850/900/1800/1900MHz
2.3 北斗/GPS雙模定位參數
工作電壓：DC3.0 ～ 3.6V 工作電流：<50mA
熱 啟 動：<5S 冷 啟 動：<60S
波 特 率：9600bps 時間脈沖：1PPS
定位精度：<10m 通 道 數：20
工作溫度：-40 ～ +85℃ 跟蹤靈敏度：<-160

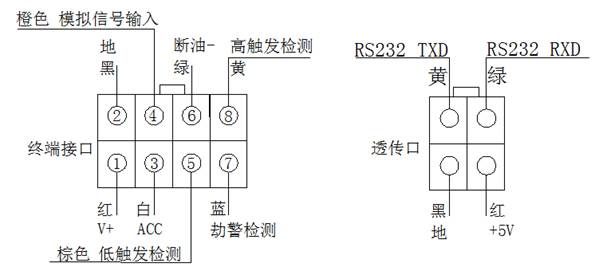

4.1標準接線圖
電源接口 透傳口
透傳口默認為ＲＳ２３２接口，可接以下其中一種外設：
溫度檢測器，油桿檢測器，
a) 北斗車載定位終端 一臺
b) 8Pin電源線 一條
c) 通訊天線 一條
d) 北斗雙模天線 一條
e) 說明書 一本
f) 合格證 一張
問題 | 解決方法 |
SIM卡不能撥打電話 | 檢查SIM卡余額是否不足 |
手機查詢終端參數時無短信返回 | 短信延遲，偶爾因為GSM網絡繁忙，造成短信堵塞延時，屬正?，F(xiàn)象，請稍候或者重試 |
終端不上線 | SIM卡是否開通GPRS功能 |
終端無GSM信號 | 檢查是否連接了GSM天線 |
終端不定位 | 檢查是否接北斗天線或安裝方法是否正確，安裝方法見7.1 |
7.1 外置定位天線在安裝時，要保證天線正面（黑色面）水平朝向天空，
且天線上方無金屬物遮擋以及保證天線安裝牢固。
7.2 本產品安裝時，一定要保證主機殼體和車體緊密結合，這樣才能保
證振動檢測報警的效果。
7.3 使用設備時請注意防水，請放置在不易進水且散熱良好的地方，不要在帶
電的情況下插拔各部分的連接線。以免造成設備損壞。
7.4 更換SIM卡時請一定要先完全關機。
7.5 終端使用的SIM卡，請務必開通GPRS、短信功能。
7.6 遇到不正常現象，請不要自行修理，請及時聯系廠家
