冷藏車溫度監控GPS安裝說明

(溫控型終端V4.3)

一、準備安裝工具：

安裝鏍絲刀 ·緣膠帶 二芯電線

二、安裝方法：

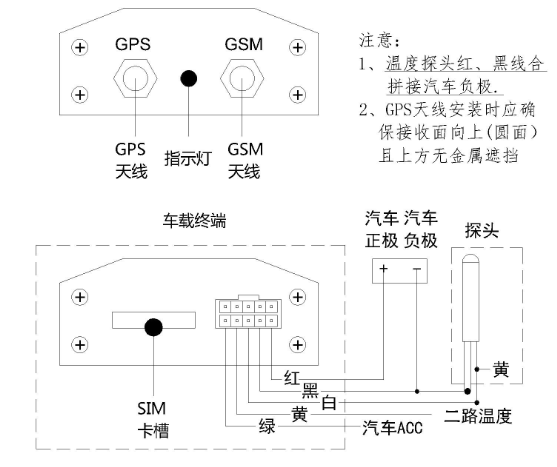

外接線有四根，紅色線為設備電源正極，黑色線為電源負極，綠色線為ACC線，白色為溫度線。再將設備紅、黑、綠三根線接入汽車電源正極、負極及ACC即可

天線安裝：GSM端口對應接GSM天線，GPS端口對應接GPS天線。

溫度探頭安裝：溫度探頭紅黑線合并與主機電源負極連接。黃線接主機白色線。

三、注意事項：

1、  用戶安裝設備前請仔細閱讀安裝說明。

2、  本設備工作電壓9-24V，請?jiān)诠ぷ麟妷悍秶鷥?nèi)使用。

3、  請先確認所有設備和連接線正常連接正確后再接主機電源。切勿在主機通電的情況下安裝或拆卸設備，如發現有遺漏線或誤接，請先切斷電源，否則容易損壞設備。

4、  請保持設備在干燥的環境中使用，潮濕的環境容易使內部電路損壞。

5、  GPS天線有字一面向下并保證正上面無金屬物遮擋。

                    上海琸源信息科技有限公司  服務電話/微信：15221766656
